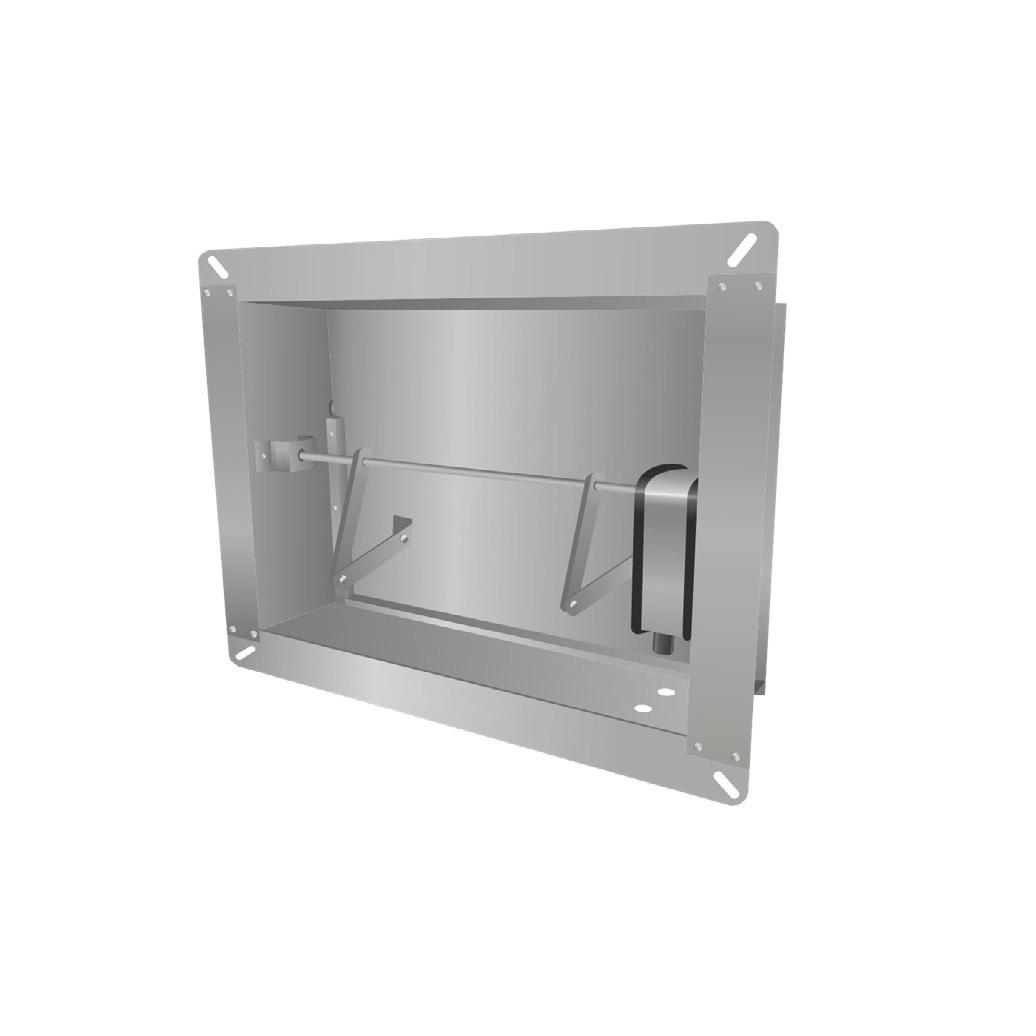

Клапан противопожарный КПП 90(120)-НЗ(СЛ)

✓ Всегда в наличии / под заказ Доставка по всей России

Со склада в Москвеотгрузка в день оплаты Гарантия 12 месяцевофициальная, от производителя Документыпаспорт, сертификаты, BIM-модель

Расшифровка:А — лопатки из алюминиевого профиля (без А — оцинкованные) · У — утеплённый, с греющим кабелем · СТ — стеновой монтаж · УСЛ — усиленная конструкция · М/Р — электропривод / ручной сектор · МВ — привод с возвратной пружиной

Нормально закрытые клапаны применяются в системах вытяжной и приточной противодымной вентиляции и системах для удаления дыма и газа после пожара из помещений, защищаемых установками газового, аэрозольного или порошкового пожаротушения. Предназначены для подачи свежего воздуха (в том числе и компенсирующей подачи) и удаления продуктов горения из защищаемых помещений.

⚙️ Подбор и заказ

Ширина B, мм

Высота H, мм

Предел огнестойкости

Привод Опции исполнения

Клеммная коробка (К) Коробка распаячная (РК) Морозостойкое (МС) МС + греющий кабель (ГК) МС + кабель на приводе (УП) Терморазмыкающее устройство (ТРУ TS) Нержавеющая сталь (AISI) Переходник на круглое сечение Ответная рамка для монтажа

Количество и привязка к проекту Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Технические данные

Характеристики

Бренд Вентар-С

Исполнение Нормально закрытые

Наименование клапана КПП

Подробно

Описание

Нормально закрытый клапан применяется в системах приточной и вытяжной противодымной вентиляции: в дежурном режиме закрыт, при пожаре открывается по сигналу и обеспечивает подачу наружного воздуха либо удаление продуктов горения из защищаемого помещения.

СерияКПП — прямоугольный

Режим работыНормально закрытый

Предел огнестойкостиEI 90 · EI 120

Сечениепрямоугольное

МонтажСтеновой

Приводснаружи корпуса

Технические характеристики

Обозначение	КПП 90(120)-НЗ(СЛ)
Режим работы	нормально закрытый (НЗ)
Предел огнестойкости	EI 90, EI 120
Форма сечения	прямоугольное
Диапазон размеров	от 100×100 до 1500×1500 мм (по проекту)
Глубина корпуса	канальное исполнение 200–250 мм, стеновое 160–250 мм
Ширина фланца	30 мм у канальных, 45 мм у стеновых
Материал корпуса	оцинкованная сталь 1 мм; по заказу — нержавеющая AISI
Заслонка	коробчатая, заполнена огнезащитным материалом
Уплотнение	термоактивная лента, герметизирует клапан при температуре свыше 140 °C
Приводы	BELIMO или AIRS — с возвратной пружиной либо реверсивный; электромагнитный — по согласованию
Напряжение питания	220 В или 24 В
Расположение привода	снаружи корпуса
Климатическое исполнение	УХЛ2 по ГОСТ 15150-69
Ограничение по применению	не устанавливается в помещениях категорий А и Б по взрывопожароопасности
Сертификация	ТР ЕАЭС 043/2017
Гарантия	12 месяцев с даты отгрузки

Конструкция

корпус из оцинкованной стали 1 мм, конструктивно аналогичный отрезку воздуховода;
одна или несколько огнеупорных заслонок из негорючих минеральных материалов;
привод расположен снаружи корпуса;
уплотнение — противопожарная термоактивная лента, срабатывает при температуре свыше 140 °C.

Принцип работы

В дежурном режиме заслонка закрыта. По сигналу системы пожарной автоматики привод открывает её, и клапан пропускает воздух: подаёт наружный воздух в защищаемую зону либо отводит продукты горения. Возврат в исходное положение — по сигналу или возвратной пружиной привода.

Исполнения и обозначения

Синим отмечено исполнение этой модели.

К	канальный — монтаж в разрыв воздуховода
С	стеновой — монтаж в проём строительной конструкции
КС	канальный без вылета заслонки за лицевую сторону
КЛ	канальный многостворчатый
СЛ	стеновой многостворчатый
УВ-К	канальный с уменьшенным вылетом заслонки
УВ-С	стеновой с уменьшенным вылетом заслонки
ВН	привод размещён внутри корпуса

Опции исполнения

К	клеммная коробка
РК	клеммная коробка распаячная
МС	морозостойкое исполнение
МС (ГК)	морозостойкое + греющий кабель по периметру
МС (УП)	морозостойкое + греющий кабель по периметру и на приводе
ТРУ TS	терморазмыкающее устройство
AISI	корпус из нержавеющей стали
1×D / 2×D	переходник с прямоугольного сечения на круглое

Применяемые приводы

М	электропривод BELIMO с возвратной пружиной
МЕ	электропривод BELIMO реверсивный
МН	электропривод AIRS с возвратной пружиной
MHE	электропривод AIRS реверсивный
ЭМ	электромагнитный привод

Монтаж

Стеновой клапан устанавливается в проём строительной конструкции и сохраняет работоспособность только при вертикальной установке. Пространственную ориентацию необходимо указывать при заказе. Со стороны помещения клапан закрывается декоративной решёткой.

Чертежи

Чертёж клапана. Нажмите на изображение, чтобы увеличить.

Таблицы типоразмеров

Вылеты заслонок, площадь рабочего сечения и коэффициент местного сопротивления по типоразмерам.

Таблица типоразмеров. Нажмите на изображение, чтобы увеличить.

Пример записи при заказеКПП 90 НЗ СЛ 600х400 МН(220)
серия и предел огнестойкости · режим работы · тип исполнения · размер рабочего сечения · тип привода · опции. Укажите пространственную ориентацию и привязку к проекту — подберём типоразмер и привод.

Документы и поставка

Паспорт изделия и сертификат соответствия ТР ЕАЭС 043/2017 — на странице товара.
Изготовление под размеры проекта, включая морозостойкое и коррозионностойкое исполнение.
Гарантия 12 месяцев, доставка по всей России.
