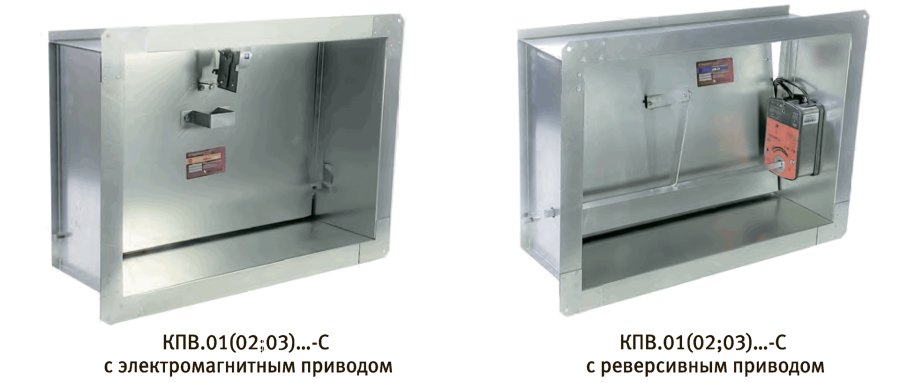

Клапан противопожарный КПВ.01(02;03)-С исп. БФ бесфланцевый

Стеновой противопожарный клапан в бесфланцевом исполнении БФ: переднего фланца нет, поэтому корпус целиком утапливается в строительный проём. Глубина корпуса 220 мм, створка заполнена термоизоляцией, привод внутри корпуса.

Назначение и конструкция

Клапаны КПВ.01(02;03)-С в бесфланцевом исполнении состоят из корпуса прямоугольного сечения глубиной 220 мм, створки, заполненной термоизоляцией, и привода, расположенного внутри корпуса. У клапана нет вылета створки за пределы лицевой стороны и отсутствует передний фланец — это позволяет устанавливать его внутри проёма. С лицевой стороны корпус имеет монтажные пластины размером 20 мм.

Коэффициент местного сопротивления ζкл, отнесённый к скорости в проходном сечении клапана: при боковом входе в шахту без решётки — 1,8 (B ≤ 700 мм) и 2,4 (B > 700 мм) для электромагнитного привода, 1,9 и 2,5 — для электропривода; с декоративной решёткой РКДВ — 3,5 / 3,9 и 3,7 / 4,1. При торцевом входе в воздуховод без решётки — 1,1 / 1,3 и 1,2 / 1,4; с решёткой РКДВ — 2,9 / 3,3 и 3,1 / 3,5.

Стандартные клапаны изготавливаются с шагом размеров 50 мм, например 750×500 мм. Площадь проходного сечения — от 0,05 м² (250×250) до 2,17 м² (1500×1500). Клапаны с электромагнитным приводом выпускаются с одной, двумя или тремя створками в зависимости от размера. Масса — от 7,5 кг (250×250) до 96,5 кг (1500×1500).

В той же листовке завода описано лифтовое бесфланцевое исполнение КПВ.01(02;03)-СЛ БФ: створки не выходят за корпус ни с одной стороны, что обязательно при установке клапана в стенке лифтовой шахты. Приводы: реверсивный — для НЗ, электромеханический с возвратной пружиной — для НО, электромагнитный — для НЗ.

Где применяется

• Системы общеобменной вентиляции и кондиционирования — как огнезадерживающие клапаны (НО) в местах пересечения противопожарных преград
• Приточная и вытяжная противодымная вентиляция — как нормально закрытые клапаны (НЗ)
• Системы дымоудаления с механическим побуждением — в качестве дымовых клапанов
• Жилые, общественные, административные и производственные здания, кроме помещений категорий А и Б

Что указать при заказе

• Тип клапана и предел огнестойкости: КПВ.01 — EI 60, КПВ.02 — EI 90, КПВ.03 — EI 120
• Функциональное исполнение: НО (огнезадерживающий) или НЗ (в том числе дымовой)
• Сечение А×В в мм (для круглых — диаметр); стандартный шаг размеров — 50 мм
• Тип привода: электромагнитный, электромеханический с возвратной пружиной или реверсивный; напряжение 220 В или 24 В
• Расположение привода — снаружи или внутри корпуса, сторона обслуживания
• Дополнительная комплектация: решётка РКДВ/РКДК/РКДС, клеммная коробка, защитный кожух привода
