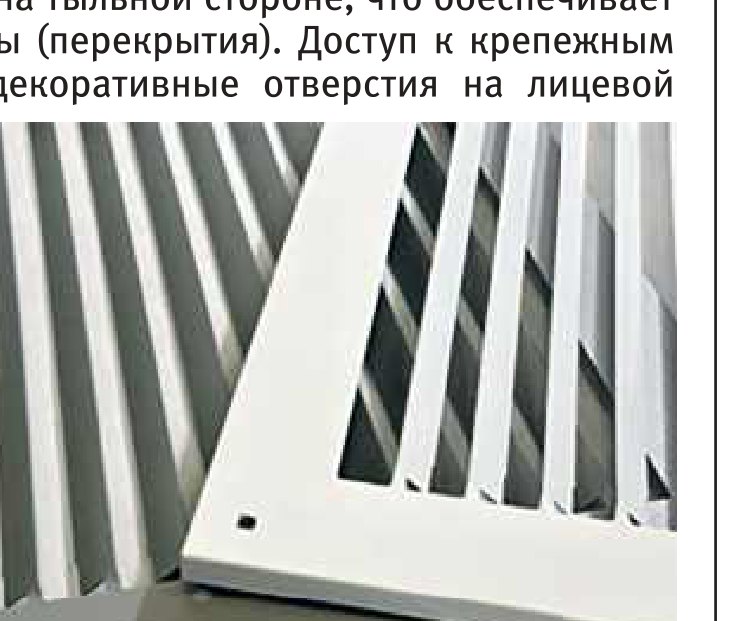

Решётка декоративная РКДС стеновая

✓ Всегда в наличии / под заказ Доставка по всей России Артикул: РКДС

Технический лист РКДС — страницы каталога заводаСкачать ↓Каталог клапанов завода «Виктория» 2025Скачать ↓Сертификат ISO 9001 завода «Виктория»Скачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты

Декоративная решётка стенового исполнения: крепится к поверхности стены или перекрытия и закрывает строительный проём вместе с монтажным фланцем стенового клапана.

⚙️ Подбор и заказ

Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Технические данные

Характеристики

Страна Россия

Цвет RAL 9016, другие — по заказу

Шаг размеров 50 мм по А и В

Бренд Виктория

Скорость воздуха до 30 м/с в проходном сечении

Крепление метизы Ø6 мм, доступ через декоративные отверстия

Габарит (А+100)×(В+80) мм

Назначение на стену поверх стенового клапана

Модель РКДС

Подробно

Описание

Назначениена стену поверх стенового клапана

Габарит(А+100)×(В+80) мм

Креплениеметизы Ø6 мм, доступ через декоративные отверстия

Скорость воздухадо 30 м/с в проходном сечении

Шаг размеров50 мм по А и В

ЦветRAL 9016, другие — по заказу

ПроизводствоРоссия, завод «Виктория»

Назначение и конструкция

Декоративная решетка РКДС предназначена для защиты внутренней полости клапана от внешнего обзора, защиты от несанкционированного доступа к клапану и его исполнительному механизму, а также для предотвращения внешнего механического воздействия и попадания посторонних предметов. Решетка РКДС может использоваться совместно с любым стеновым противопожарным клапаном производства ООО «Виктория». Решетка РКДС устанавливается на поверхность стены (перекрытия), закрывая строительный проем и монтажный фланец стенового клапана. Решетка крепится непосредственно к поверхности стены (перекрытия) при помощи метизов ø6 мм. Решетка РКДС обладает пониженным аэродинамическим сопротивлением, достигнутым за счет современной технологии изготовления и оптимального угла наклона жалюзи, обеспечивающих высокое значение коэффициента живого сечения. Ламели решетки не имеют вылета за габариты корпуса решетки, что обеспечивает отсутствие проблем при монтаже в любых условиях. Отверстия для крепления находятся на тыльной стороне, что обеспечивает возможность скрытого монтажа на поверхность стены (перекрытия). Доступ к крепежным элементам осуществляется через дополнительные декоративные отверстия на лицевой поверхности решетки. Максимально допустимая скорость воздуха в проходном сечении РКДС составляет 30 м/с. Решетка РКДС изготавливается из стали с последующей порошковой окраской в цвет по палитре RAL. Цвет по умолчанию RAL9016. Проходное сечение решетки РКДС и коэффициент местного сопротивления, отнесенный к скорости воздуха в проходном сечении, приведены в таблицах. Решетки РКДС изготавливаются с шагом размеров A и B в 50 мм, в диапазоне, определенном таблицей типоразмерного ряда.

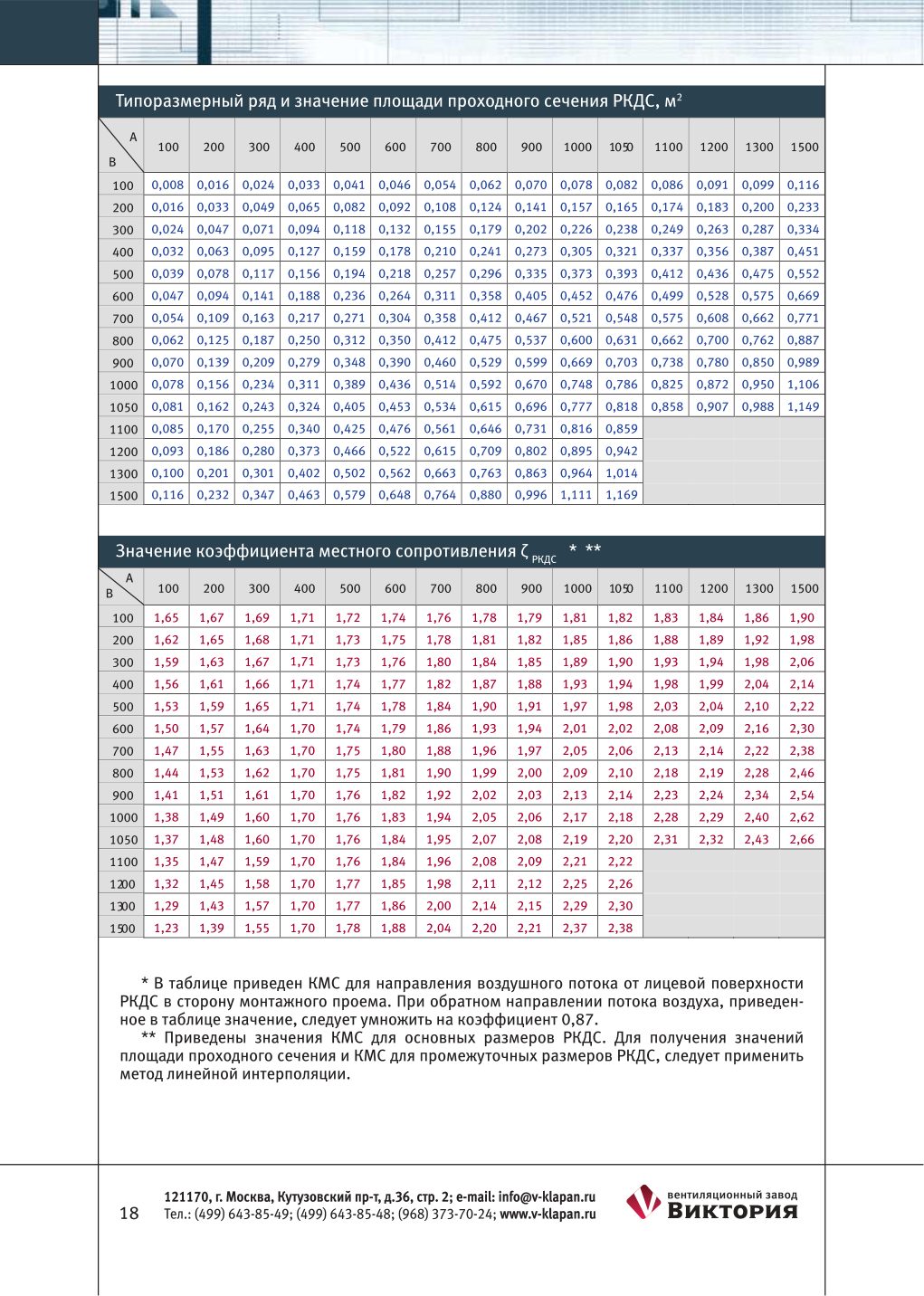

Схемы, типоразмерный ряд и характеристики

Схема — РКДС — Решётка декоративная РКДС стеновая

A B	100	200	300	400	500	600	700	800	900	1000	1050	1100	1200	1300	1500
100	0,008	0,016	0,024	0,033	0,041	0,046	0,054	0,062	0,070	0,078	0,082	0,086	0,091	0,099	0,116
200	0,016	0,033	0,049	0,065	0,082	0,092	0,108	0,124	0,141	0,157	0,165	0,174	0,183	0,200	0,233
300	0,024	0,047	0,071	0,094	0,118	0,132	0,155	0,179	0,202	0,226	0,238	0,249	0,263	0,287	0,334
400	0,032	0,063	0,095	0,127	0,159	0,178	0,210	0,241	0,273	0,305	0,321	0,337	0,356	0,387	0,451
500	0,039	0,078	0,117	0,156	0,194	0,218	0,257	0,296	0,335	0,373	0,393	0,412	0,436	0,475	0,552
600	0,047	0,094	0,141	0,188	0,236	0,264	0,311	0,358	0,405	0,452	0,476	0,499	0,528	0,575	0,669
700	0,054	0,109	0,163	0,217	0,271	0,304	0,358	0,412	0,467	0,521	0,548	0,575	0,608	0,662	0,771
800	0,062	0,125	0,187	0,250	0,312	0,350	0,412	0,475	0,537	0,600	0,631	0,662	0,700	0,762	0,887
900	0,070	0,139	0,209	0,279	0,348	0,390	0,460	0,529	0,599	0,669	0,703	0,738	0,780	0,850	0,989
1000	0,078	0,156	0,234	0,311	0,389	0,436	0,514	0,592	0,670	0,748	0,786	0,825	0,872	0,950	1,106
1050	0,081	0,162	0,243	0,324	0,405	0,453	0,534	0,615	0,696	0,777	0,818	0,858	0,907	0,988	1,149
1100	0,085	0,170	0,255	0,340	0,425	0,476	0,561	0,646	0,731	0,816	0,859
1200	0,093	0,186	0,280	0,373	0,466	0,522	0,615	0,709	0,802	0,895	0,942
1300	0,100	0,201	0,301	0,402	0,502	0,562	0,663	0,763	0,863	0,964	1,014
1500	0,116	0,232	0,347	0,463	0,579	0,648	0,764	0,880	0,996	1,111	1,169

A B	100	200	300	400	500	600	700	800	900	1000	1050	1100	1200	1300	1500
100	1,65	1,67	1,69	1,71	1,72	1,74	1,76	1,78	1,79	1,81	1,82	1,83	1,84	1,86	1,90
200	1,62	1,65	1,68	1,71	1,73	1,75	1,78	1,81	1,82	1,85	1,86	1,88	1,89	1,92	1,98
300	1,59	1,63	1,67	1,71	1,73	1,76	1,80	1,84	1,85	1,89	1,90	1,93	1,94	1,98	2,06
400	1,56	1,61	1,66	1,71	1,74	1,77	1,82	1,87	1,88	1,93	1,94	1,98	1,99	2,04	2,14
500	1,53	1,59	1,65	1,71	1,74	1,78	1,84	1,90	1,91	1,97	1,98	2,03	2,04	2,10	2,22
600	1,50	1,57	1,64	1,70	1,74	1,79	1,86	1,93	1,94	2,01	2,02	2,08	2,09	2,16	2,30
700	1,47	1,55	1,63	1,70	1,75	1,80	1,88	1,96	1,97	2,05	2,06	2,13	2,14	2,22	2,38
800	1,44	1,53	1,62	1,70	1,75	1,81	1,90	1,99	2,00	2,09	2,10	2,18	2,19	2,28	2,46
900	1,41	1,51	1,61	1,70	1,76	1,82	1,92	2,02	2,03	2,13	2,14	2,23	2,24	2,34	2,54
1000	1,38	1,49	1,60	1,70	1,76	1,83	1,94	2,05	2,06	2,17	2,18	2,28	2,29	2,40	2,62
1050	1,37	1,48	1,60	1,70	1,76	1,84	1,95	2,07	2,08	2,19	2,20	2,31	2,32	2,43	2,66
1100	1,35	1,47	1,59	1,70	1,76	1,84	1,96	2,08	2,09	2,21	2,22
1200	1,32	1,45	1,58	1,70	1,77	1,85	1,98	2,11	2,12	2,25	2,26
1300	1,29	1,43	1,57	1,70	1,77	1,86	2,00	2,14	2,15	2,29	2,30
1500	1,23	1,39	1,55	1,70	1,78	1,88	2,04	2,20	2,21	2,37	2,38

* В таблице приведен КМС для направления воздушного потока от лицевой поверхности РКДС в сторону монтажного проема. При обратном направлении потока воздуха, приведенное в таблице значение, следует умножить на коэффициент 0,87.

** Приведены значения КМС для основных размеров РКДС. Для получения значений площади проходного сечения и КМС для промежуточных размеров РКДС, следует применить метод линейной интерполяции.

Назначение и конструкция

Решётка РКДС защищает внутреннюю полость клапана от обзора и несанкционированного доступа, предотвращает механические воздействия и попадание посторонних предметов. Используется с любым стеновым противопожарным клапаном завода «Виктория».

Ламели не выступают за габарит корпуса. Отверстия для крепления расположены на тыльной стороне, доступ к крепежу — через декоративные отверстия на лицевой поверхности; монтаж получается скрытым.

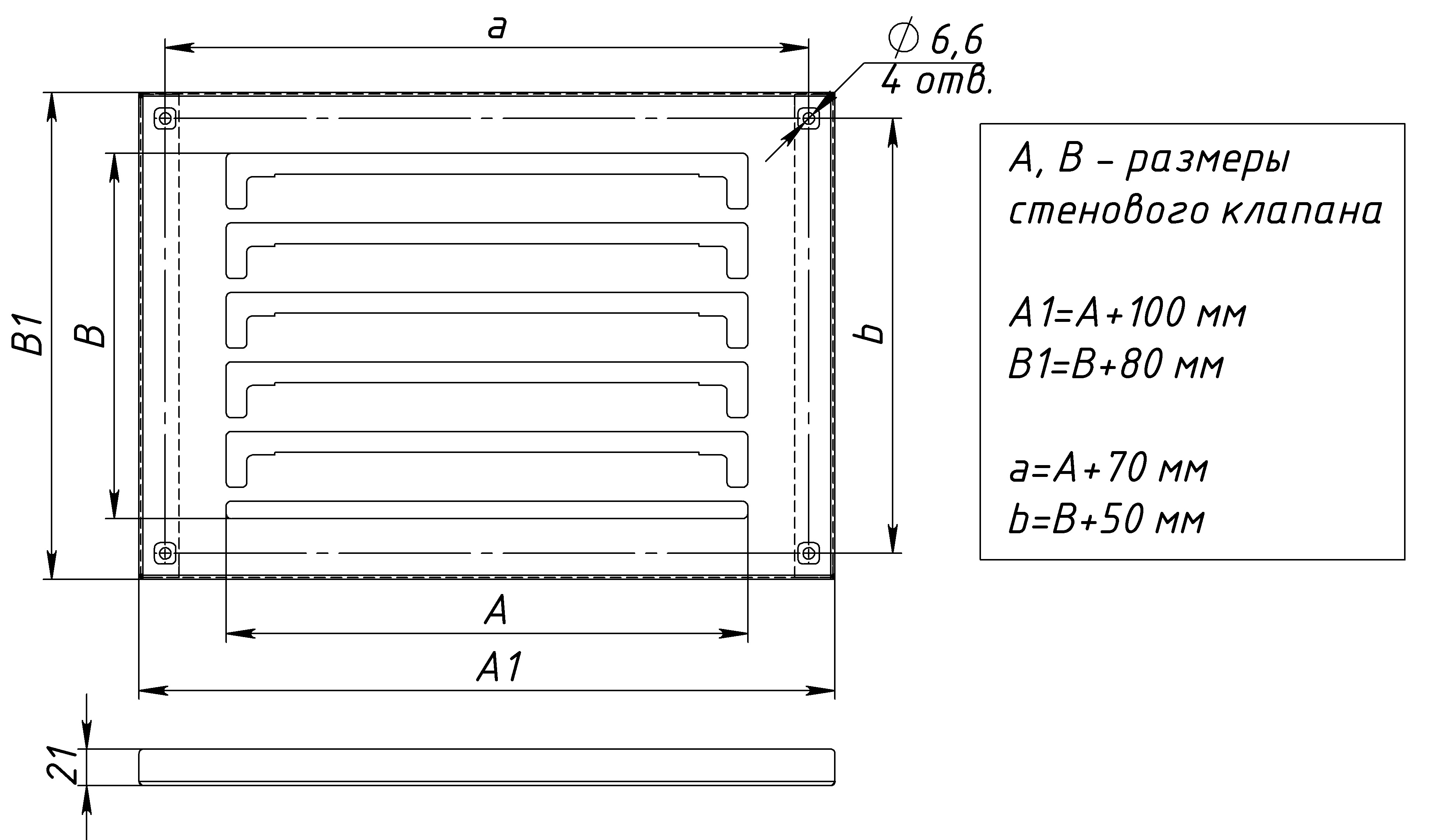

Габарит решётки: A1 = А+100 мм, B1 = В+80 мм; межосевые размеры крепления a = А+70, b = В+50 мм, где А и В — размеры стенового клапана.

Схема конструкции и размеры

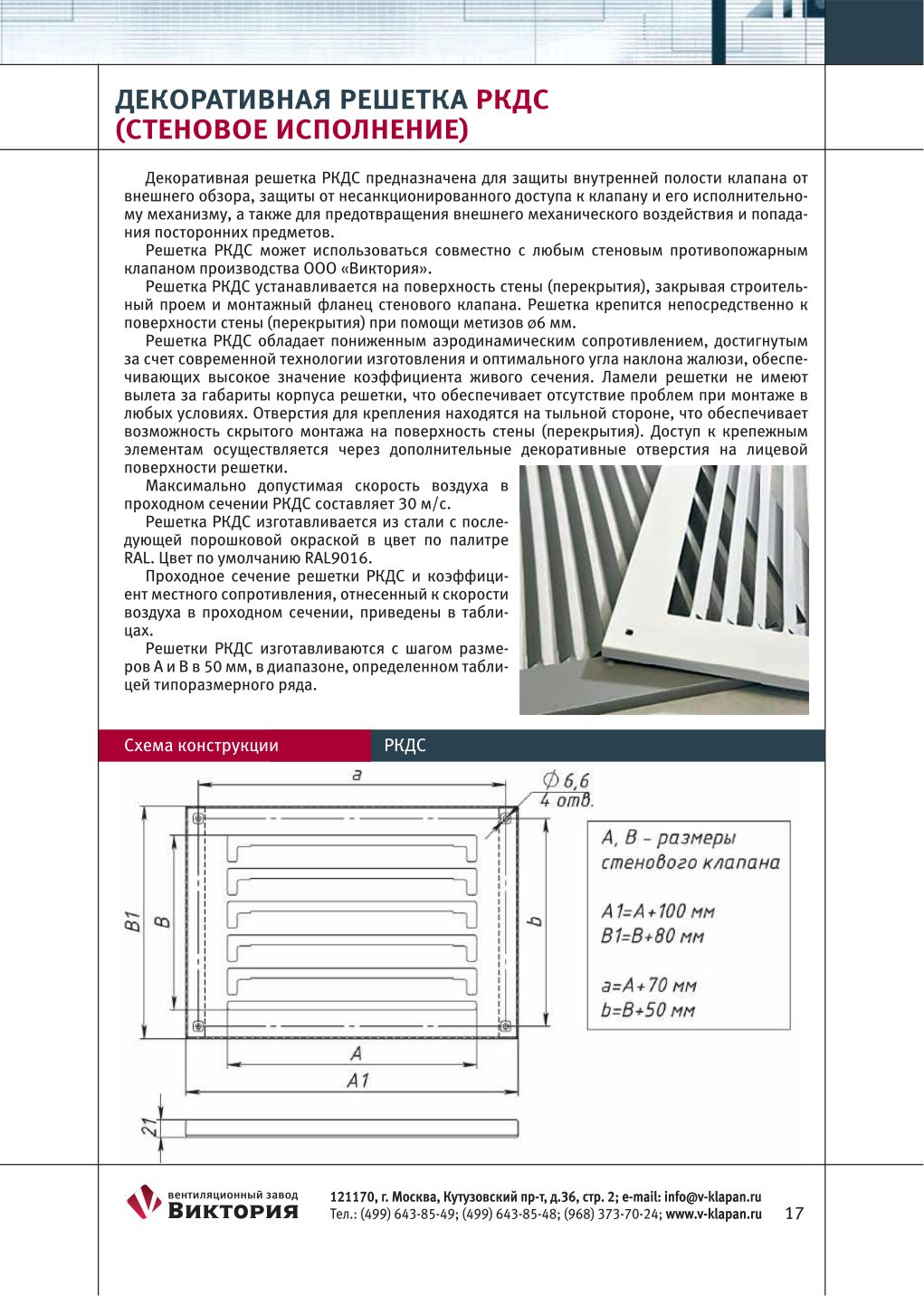

РКДС — схема конструкции — Каталог завода «Виктория» 2025, стр. 17

Где применяется

Закрытие проёмов стеновых противопожарных и дымовых клапанов в коридорах, холлах, лестничных клетках
Защита клапана и привода от несанкционированного доступа
Торцы воздуховодов и фланцы канальных клапанов
Общественные и жилые здания с требованиями к отделке

Что указать при заказе

Типоразмер по сечению клапана А×В, мм
Цвет по каталогу RAL (по умолчанию RAL 9016)
Количество

Важно знать

Вылет створки

На канальных клапанах со створкой, выходящей за корпус, между клапаном и решёткой ставят дополнительную секцию воздуховода длиной не меньше вылета створки.

Сопротивление

При расчёте сети дымоудаления учитывайте коэффициент местного сопротивления решётки — он приведён в техническом листе.

Цена — по запросу. Она зависит от размера, привода и комплектации. Пришлите сечение, исполнение и количество — подготовим коммерческое предложение с чертежом и сроком изготовления. Поставка с завода «Виктория», доставка по России.

Нужен расчёт по спецификации?

Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
