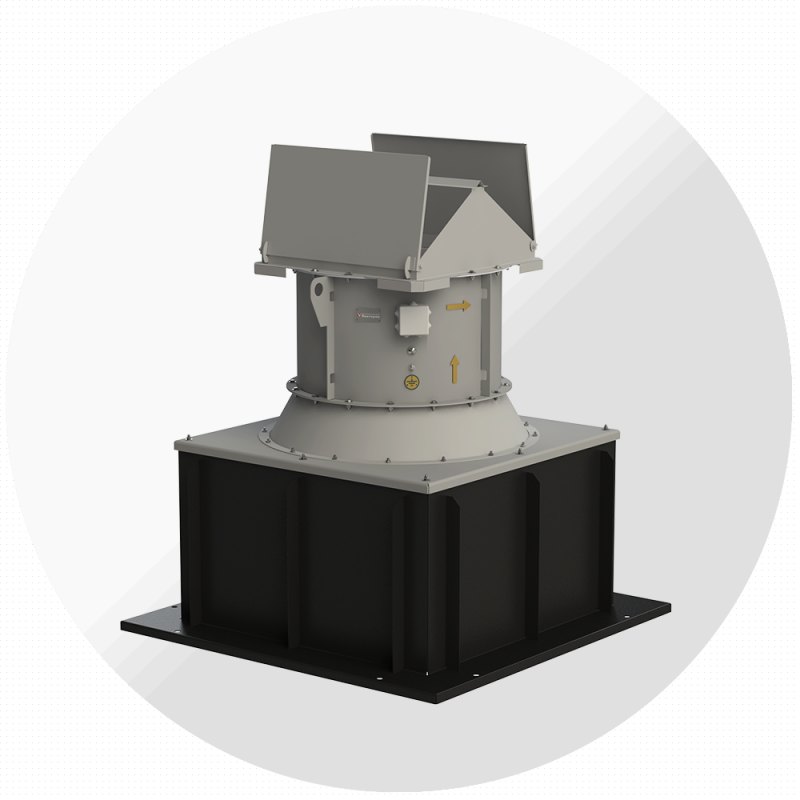

Крышный вентилятор ВКО-К-13-284 №12,5 с обратным клапаном, Ø1250 мм
⚙️ Подбор и заказ
Характеристики
Описание
Крышный вентилятор ВКО-К-13-284 №12 — крышный осевой вытяжной вентилятор со встроенным обратным клапаном завода «Виктория» (Москва). Номер 12,5: диаметр рабочего колеса 1250 мм. В каталоге завода 14 исполнений по двигателю: производительность от 14 500 до 95 800 м³/ч, полное давление до 823 Па, мощность 4–30 кВт.
Отличается от ВКО-13-284 встроенным обратным клапаном: при остановке двигателя лепестки закрывают сечение, наружный воздух и осадки не попадают в помещение.
Исполнения по электродвигателю
ВКО-К-13-284 построен на базе осевого вентилятора ВО-13-284 с 12-лопастным колесом (аэродинамическая схема К.06), поэтому его аэродинамика совпадает с ВО-13-284 того же номера. В обозначении сохраняются число лопаток, угол их установки, номер, мощность и обороты.
1000 мин⁻¹ — 7 исполнений
| Обозначение | Лопаток | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ |
|---|---|---|---|---|---|---|---|---|
| ВКО-К-13-284-12к/17-12,5-11-1000 | 12 | 17 | 19 300–40 600 | 553…130 | 525…0 | АИР160S6 | 11 | 970 |
| ВКО-К-13-284-12к/20-12,5-11-1000 | 12 | 20 | 23 800–51 800 | 614…215 | 571…0 | АИР160S6 | 11 | 970 |
| ВКО-К-13-284-12к/25-12,5-15-1000 | 12 | 25 | 32 200–62 200 | 641…309 | 562…0 | АИР160M6 | 15 | 970 |
| ВКО-К-13-284-12к/30-12,5-15-1000 | 12 | 30 | 42 000–73 100 | 692…431 | 547…0 | АИР160M6 | 15 | 970 |
| ВКО-К-13-284-12к/35-12,5-22-1000 | 12 | 35 | 49 300–79 900 | 745…508 | 544 | АИР200M6 | 22 | 980 |
| ВКО-К-13-284-12к/40-12,5-30-1000 | 12 | 40 | 55 200–87 700 | 793…626 | 545…0 | АИР200L6 | 30 | 980 |
| ВКО-К-13-284-12к/45-12,5-30-1000 | 12 | 45 | 65 800–95 800 | 823…722 | 484 | АИР200L6 | 30 | 980 |
750 мин⁻¹ — 7 исполнений
| Обозначение | Лопаток | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ |
|---|---|---|---|---|---|---|---|---|
| ВКО-К-13-284-12к/17-12,5-4-750 | 12 | 17 | 14 500–30 600 | 313…74 | 297…0 | АИР132S8 | 4 | 700 |
| ВКО-К-13-284-12к/20-12,5-5,5-750 | 12 | 20 | 17 900–39 000 | 348…122 | 323…0 | АИР132M8 | 5,5 | 700 |
| ВКО-К-13-284-12к/25-12,5-7,5-750 | 12 | 25 | 24 200–46 800 | 363…175 | 319…0 | АИР160S8 | 7,5 | 720 |
| ВКО-К-13-284-12к/30-12,5-7,5-750 | 12 | 30 | 31 600–55 000 | 392…244 | 310…0 | АИР160S8 | 7,5 | 720 |
| ВКО-К-13-284-12к/35-12,5-11-750 | 12 | 35 | 37 100–60 100 | 422…288 | 308…0 | АИР160M8 | 11 | 730 |
| ВКО-К-13-284-12к/40-12,5-11-750 | 12 | 40 | 41 500–66 000 | 449…354 | 308…0 | АИР160M8 | 11 | 730 |
| ВКО-К-13-284-12к/45-12,5-15-750 | 12 | 45 | 49 600–72 100 | 466…409 | 274…0 | АИР180M8 | 15 | 730 |
Расшифровка обозначения
ВКО-К-13-284-12к/30-12,5-N-n
| ВКО-К | тип вентилятора |
| 13-284 | базовый осевой вентилятор ВО-13-284 |
| 12к/30 | 12 лопаток (схема К.06), угол установки 30° |
| № | номер вентилятора = диаметр колеса в дм |
| N | установленная мощность двигателя, кВт |
| n | синхронная частота вращения, мин⁻¹ |
Габаритные и присоединительные размеры

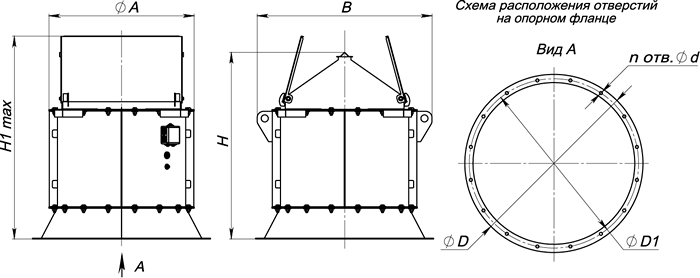

Габаритные и присоединительные размеры ВКО-К-13-284, мм
| Номер ВКО-К | h вала ЭД | A | B | D | H | H1 | D1 | n | d |
|---|---|---|---|---|---|---|---|---|---|
| 12,5 | 112 | 1340 | 1513 | 1690 | 1295 | 1488 | 1660 | 16 | 12 |
| 12,5 | 132-180 | 1340 | 1513 | 1690 | 1460 | 1653 | 1660 | 16 | 12 |
| 12,5 | 200-225 | 1340 | 1513 | 1690 | 1560 | 1753 | 1660 | 16 | 12 |
Конструкция и особенности
- Низкого и среднего давления
- Количество лопаток – 12
- Количество лопаток – 4, 6, 8 или 10
Назначение и исполнения
| Общего назначения | без обозначения |
| ВКО-К-13-284 исп.01 | вентилятор с встроенным обратным клапаном |
Условия эксплуатации
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 1-й категории размещения по ГОСТ 15150-69.
Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
По запросу производим сейсмостойкие вентиляторы ВКО-К.
Где применяется
- Вытяжная вентиляция зданий с периодической работой вентилятора
- Помещения, где недопустим обратный ток холодного воздуха
- Производственные, складские и общественные здания
- Сельскохозяйственные объекты
Как подобрать
- Расход определяйте по воздухообмену помещения, давление — по сопротивлению сети до вентилятора (для бесканальной установки — 50–100 Па)
- Номер вентилятора должен соответствовать стакану СМК/СМКУ и переходнику ПО-СМК
- Для отапливаемых зданий предусматривайте обратный клапан или утеплённый стакан СМКУ
- На кровлях с уклоном применяйте стакан СМКУ-Р под нужный угол
- Двигатель выбирайте с запасом 10–15 % от расчётной мощности
Смотрите также
Важно знать
Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.
По запросу завод изготавливает сейсмостойкие вентиляторы ВКО-К-13-284, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
