Вентилятор дымоудаления ВОФ-ДУ №12,5, Ø1250 мм
⚙️ Подбор и заказ
Характеристики
Описание

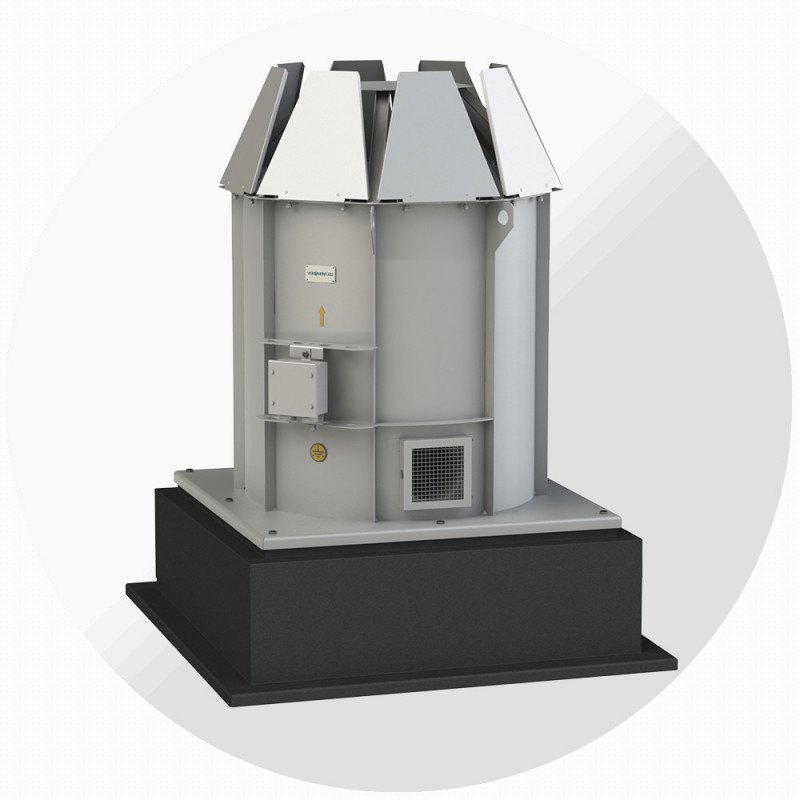

Вентилятор дымоудаления ВОФ-ДУ №12 — крышный осевой вентилятор дымоудаления с факельным выбросом завода «Виктория» (Москва). Номер 12,5: диаметр рабочего колеса 1250 мм. В каталоге завода 14 исполнений по двигателю: производительность от 19 000 до 80 100 м³/ч, полное давление до 497 Па, мощность 3–37 кВт.
Выбрасывает дымовые газы вертикально вверх (факельный выброс), как требует СП 7.13130 для кровель с горючим покрытием. Исполнения ДУ-400 и ДУ-600 — 2 часа работы при 400 и 600 °С.
Исполнения по электродвигателю
Q и давление даны для границ рабочего участка характеристики: первое значение давления соответствует минимальному расходу, второе — максимальному. Данные каталога завода.
1000 мин⁻¹ — 7 исполнений
| Обозначение | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВОФ-ДУ-Т-12,5-17-7,5-1000 | 17 | 19 100–40 100 | 474 | АИР132M6 | 7,5 | 950 | 506 | |
| ВОФ-ДУ-Т-12,5-20-11-1000 | 20 | 21 000–44 300 | 487 | АИР160S6 | 11 | 970 | 559 | |
| ВОФ-ДУ-Т-12,5-25-15-1000 | 25 | 24 700–51 800 | 492 | АИР160M6 | 15 | 970 | 580 | |
| ВОФ-ДУ-Т-12,5-30-18,5-1000 | 30 | 30 800–58 300 | 447 | 3 | АИР180M6 | 18,5 | 980 | 605 |
| ВОФ-ДУ-Т-12,5-35-22-1000 | 35 | 43 600–65 800 | 363 | АИР200M6 | 22 | 980 | 658 | |
| ВОФ-ДУ-Т-12,5-40-30-1000 | 40 | 34 700–72 600 | 497 | АИР200L6 | 30 | 980 | 675 | |
| ВОФ-ДУ-Т-12,5-45-37-1000 | 45 | 38 900–80 100 | 495 | 3 | АИР225M6 | 37 | 980 | 730 |
750 мин⁻¹ — 7 исполнений
| Обозначение | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВОФ-ДУ-Т-12,5-17-3-750 | 17 | 19 400–30 200 | 205 | 5 | АИР112MВ8 | 3 | 710 | 475 |
| ВОФ-ДУ-Т-12,5-20-4-750 | 20 | 19 000–33 300 | 240 | АИР132S8 | 4 | 700 | 493 | |
| ВОФ-ДУ-Т-12,5-25-5,5-750 | 25 | 29 300–39 000 | 152 | 6 | АИР132M8 | 5,5 | 700 | 507 |
| ВОФ-ДУ-Т-12,5-30-7,5-750 | 30 | 34 600–43 900 | 132 | 9 | АИР160S8 | 7,5 | 720 | 557 |
| ВОФ-ДУ-Т-12,5-35-11-750 | 35 | 23 200–49 600 | 281 | 0 | АИР160M8 | 11 | 730 | 577 |
| ВОФ-ДУ-Т-12,5-40-11-750 | 40 | 30 800–54 600 | 248 | 4 | АИР160M8 | 11 | 730 | 577 |
| ВОФ-ДУ-Т-12,5-45-15-750 | 45 | 29 300–60 300 | 280 | АИР180M8 | 15 | 730 | 605 |
Расшифровка обозначения
ВОФ-ДУ-Т-12,5-17-3-750
| ВОФ-ДУ | осевой факельный вентилятор дымоудаления |
| Т | теплостойкое исполнение |
| № | номер вентилятора = диаметр колеса в дм |
| α | угол установки лопаток, ° |
| N | установленная мощность двигателя, кВт |
| n | синхронная частота вращения, мин⁻¹ |
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры ВОФ-ДУ, мм
| Обозначение | A | A1 | B | H | X | d | n |
|---|---|---|---|---|---|---|---|
| ВОФ-ДУ-12,5 | 1600 | 1500 | 1830 | 1990 | 106 | 15 | 12 |
Конструкция и особенности
- Низкого и среднего давления
- Количество лопаток – 12
Назначение и исполнения
| Для систем дымоудаления при пожаре | ДУ |
| Огнестойкость 2 часа при температуре перемещаемой среды до 400 °С | ДУ-400 |
| Огнестойкость 2 часа при температуре перемещаемой среды до 600 °С | ДУ-600 |
Условия эксплуатации
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 1-й категории размещения по ГОСТ 15150-69.
Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
Где применяется
- Вытяжная противодымная вентиляция многоэтажных зданий
- Дымоудаление из коридоров, холлов, атриумов
- Паркинги и торговые центры
- Кровли с требованием вертикального выброса продуктов горения
Как подобрать
- Расход дымоудаления рассчитывают по СП 7.13130 и МД.137-13; температуру газов — по расчёту, от неё зависит исполнение ДУ-400 или ДУ-600
- Плотность газов при 400–600 °С в 2–3 раза ниже, чем у воздуха: давление и мощность пересчитывают на рабочую температуру
- Рабочая точка должна лежать внутри диапазона выбранного исполнения с запасом 10–15 %
- Перед вентилятором ставят клапаны дымоудаления КДВ.01 или КПВ нормально закрытые, после — обратный клапан
- Гибкие вставки и крепёж — только в теплостойком исполнении
Смотрите также
Важно знать
Вентиляторы дымоудаления поставляются с сертификатом соответствия ТР ЕАЭС 043/2017. Исполнение ДУ-400 или ДУ-600 указывайте в заявке — от него зависят материалы и цена.
Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.
По запросу завод изготавливает сейсмостойкие вентиляторы ВОФ-ДУ, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
