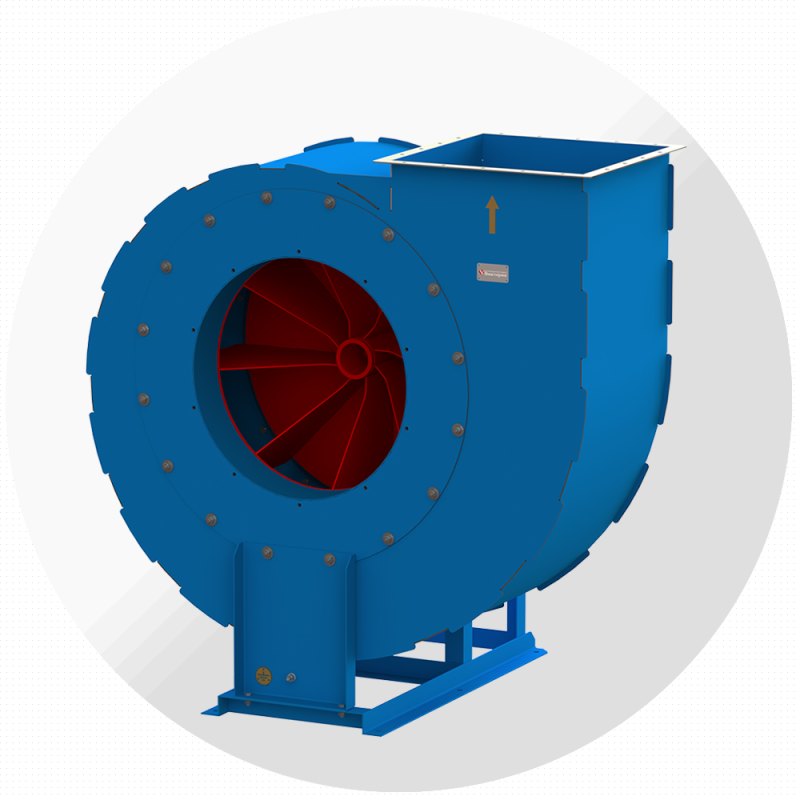

Пылевой вентилятор ВРП-122-45 №4,5, Ø450 мм
⚙️ Подбор и заказ
Характеристики
Описание
Пылевой вентилятор ВРП-122-45 №4 — радиальный пылевой вентилятор завода «Виктория» (Москва). Номер 4,5: диаметр рабочего колеса 450 мм. В каталоге завода 4 исполнения по двигателю: производительность от 1300 до 9200 м³/ч, полное давление до 3348 Па, мощность 1,5–15 кВт.
Перемещает воздух с механическими примесями: стружку, опилки, зерновую и металлическую пыль. Заменяет ВЦП 7-40 и ВРП-115-45. Колесо с радиальными лопатками не забивается.
Исполнения по электродвигателю
Q и давление даны для границ рабочего участка характеристики: первое значение давления соответствует минимальному расходу, второе — максимальному. Данные каталога завода.
3000 мин⁻¹ — 2 исполнения
| Обозначение | Dотн | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВРП-122-45-4,5-095-11-3000 | 0,95 | 2700–7900 | 3021…2110 | 2958…1571 | АИР132M2 | 11 | 2910 | 134 |
| ВРП-122-45-4,5-100-15-3000 | 1,00 | 3100–9200 | 3348…2338 | 3267…1605 | АИР160S2 | 15 | 2930 | 179 |
1500 мин⁻¹ — 2 исполнения
| Обозначение | Dотн | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВРП-122-45-4,5-095-1,5-1500 | 0,95 | 1300–3900 | 750…524 | 734…390 | АИР80В4 | 1,5 | 1411 | 65 |
| ВРП-122-45-4,5-100-2,2-1500 | 1,00 | 1500–4600 | 831…580 | 811…398 | АИР90L4 | 2,2 | 1421 | 71 |
Расшифровка обозначения
ВРП-122-45-4,5-095-1,5-1500
| ВРП-122-45 | тип вентилятора |
| № | номер вентилятора = диаметр колеса в дм |
| Dотн | относительный диаметр колеса |
| N | установленная мощность двигателя, кВт |
| n | синхронная частота вращения, мин⁻¹ |
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры ВРП-122-45, мм
| Обозначение вентилятора | B | H | L | b | h | l | D | D1 | T | n4 | A | A1 | n1 | n2 | n3 | d1 | C1 | C2 | C3 | d | n5 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВРП-122-45-4,5-095, 1,5/1420 | 758 | 778 | 588 | 270 | 485 | 135 | 315 | 345 | M8 | 8 | 270 | 300 | 2 | 1 | 10 | 10 | 265 | 500 | 153 | 12 | 4 |
| ВРП-122-45-4,5-100, 2,2/1420 | 758 | 778 | 617 | 270 | 485 | 135 | 315 | 345 | M8 | 8 | 270 | 300 | 2 | 1 | 10 | 10 | 315 | 540 | 153 | 12 | 4 |
| ВРП-122-45-4,5-095, 11,0/2850 | 758 | 778 | 747 | 270 | 485 | 135 | 315 | 345 | M8 | 8 | 270 | 300 | 2 | 1 | 10 | 10 | 430 | 660 | 153 | 12 | 6 |
| ВРП-122-45-4,5-100, 15,0/2850 | 758 | 778 | 892 | 270 | 485 | 135 | 315 | 345 | M8 | 8 | 270 | 300 | 2 | 1 | 10 | 10 | 430 | 700 | 153 | 12 | 6 |
Габаритные размеры при различных положениях корпуса ВРП-122-45, мм
| Обозначение вентилятора | B (Пр0, Л0) | b (Пр0, Л0) | H (Пр0, Л0) | B (Пр45, Л45) | b (Пр45, Л45) | H (Пр45, Л45) | B (Пр90, Л90) | b (Пр90, Л90) | H (Пр90, Л90) | B (Пр135, Л135) | b (Пр135, Л135) | H (Пр135, Л135) | B (Пр270, Л270) | b (Пр270, Л270) | H (Пр270, Л270) | B (Пр315, Л315) | b (Пр315, Л315) | H (Пр315, Л315) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВРП-122-45-4,5 | 757 | 325 | 293 | 695 | 302 | 513 | 662 | 370 | 433 | 860 | 347 | 392 | 662 | 370 | 325 | 860 | 347 | 302 |
Конструкция и особенности
- Высокого давления
- Одностороннего всасывания
- Корпус спиральный поворотный
- Назад загнутые лопатки
- Количество лопаток – 8
- Направление вращения – правое и левое
Назначение и исполнения
| Общего назначения | без обозначения |
| Коррозионностойкие из нержавеющей стали | К |
Условия эксплуатации
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ 15150-69. При защите электродвигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата – 1-я категория размещения.
Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
Где применяется
- Аспирация деревообрабатывающих и металлообрабатывающих станков
- Пневмотранспорт сыпучих материалов, зерна, опилок
- Удаление пыли и стружки от технологического оборудования
- Системы с запылённостью до 1 кг/м³
Как подобрать
- Определите расход и полное давление в рабочей точке; оптимум КПД — в средней трети диапазона расхода
- Относительный диаметр колеса (090…110) позволяет точно попасть в рабочую точку без смены номера
- Положение корпуса (Пр0…Пр315, Л0…Л315) выбирают по трассе воздуховодов — смотрите от стороны всасывания
- Исполнения Т, К, КТ — для горячих (до 200 °С) и агрессивных сред
- Ставьте гибкие вставки на всасывании и нагнетании и виброизоляторы под раму
Смотрите также
Важно знать
Вентилятор рассчитан на воздух с механическими примесями (стружка, опилки, пыль) концентрацией до 1 кг/м³. Среда не должна быть взрывоопасной и содержать липкие вещества; температура — до 80 °С.
По запросу завод изготавливает сейсмостойкие вентиляторы ВРП-122-45, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
