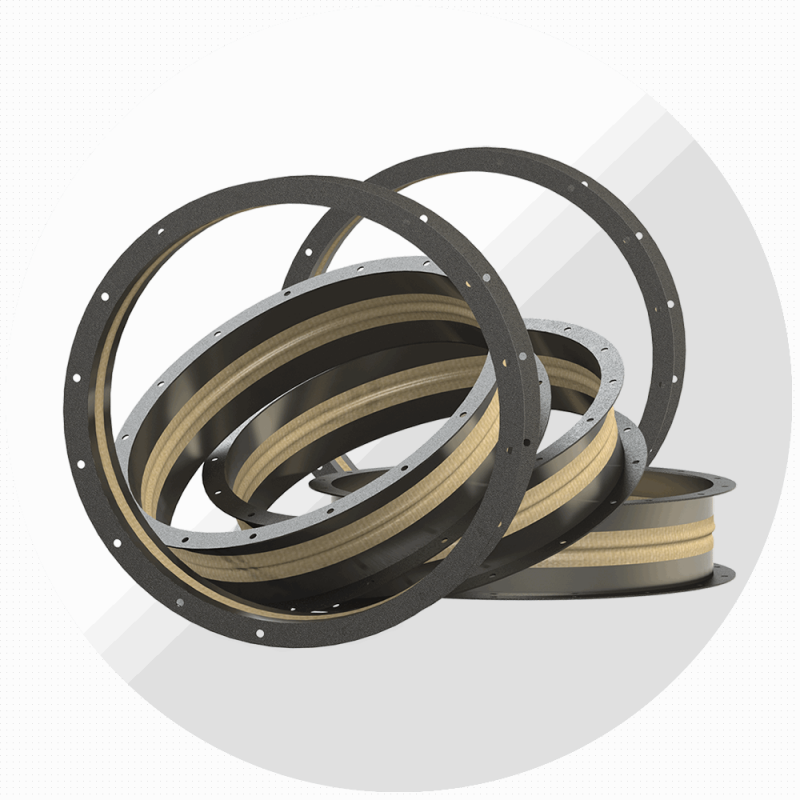

Вставки гибкие ВГ-ВР-В и ВГ-ВР-Н для радиальных вентиляторов
⚙️ Подбор и заказ
Характеристики
Описание
Назначение и конструкция
Вставки гибкие предназначены для соединения вентиляторов общего назначения с воздуховодами или клапанами.
Вставки для вентиляторов ВР-80-70 и ВР-280-46 могут устанавливаться на стороне всасывания (ВГ-ВР-В) и на стороне нагнетания вентилятора (ВГ-ВР-Н).
Вставка состоит из рукава и закрепленных на нем фланцев.
На вставках ВГ-ВР-В применяется фланец по типу СТД.201 из полосы.
На вставках ВГ-ВР-Н для фланца используется шина специального профиля.
Вставки для вентиляторов ВРК могут устанавливаться на стороне всасывания и на стороне нагнетания вентилятора (ВГ-ВРК).
Вставка состоит из рукава и закрепленных на нем фланцев.
На вставках ВГ-ВРК для фланца используется шина специального профиля.
Габаритные и присоединительные размеры
Вставки гибкие: габаритные и присоединительные размеры
| Обозначение (На стороне всасывания вентилятора ВГ-ВР-В) | Исполнение (На стороне всасывания вентилятора ВГ-ВР-В) | D (На стороне всасывания вентилятора ВГ-ВР-В) | D1 (На стороне всасывания вентилятора ВГ-ВР-В) | d (На стороне всасывания вентилятора ВГ-ВР-В) | n (На стороне всасывания вентилятора ВГ-ВР-В) | Масса, кг (На стороне всасывания вентилятора ВГ-ВР-В) | Обозначение (На стороне нагнетания вентилятора ВГ-ВР-Н) | Исполнение (На стороне нагнетания вентилятора ВГ-ВР-Н) | a (На стороне нагнетания вентилятора ВГ-ВР-Н) | M (На стороне нагнетания вентилятора ВГ-ВР-Н) | b (На стороне нагнетания вентилятора ВГ-ВР-Н) | d (На стороне нагнетания вентилятора ВГ-ВР-Н) | Масса, кг (На стороне нагнетания вентилятора ВГ-ВР-Н) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВГ-ВР-В-2,0 | 1 | 200 | 230 | 10 | 6 | 1,5 | ВГ-ВР-Н-2,0 | 1 | 138 | 160 | 20 | 9 | 1,2 | |
| ВГ-ВР-В-2,25 | 1 | 225 | 255 | 10 | 6 | 1,7 | ВГ-ВР-Н-2,25 | 1 | 156 | 178 | 20 | 9 | 1,6 | |
| ВГ-ВР-В-2,5 | 1 | 250 | 280 | 10 | 6 | 1,9 | ВГ-ВР-Н-2,5 | 1 | 173 | 195 | 20 | 9 | 1,8 | |
| ВГ-ВР-В-2,8 | 1 | 280 | 310 | 10 | 8 | 2,1 | ВГ-ВР-Н-2,8 | 1 | 194 | 216 | 20 | 9 | 1,9 | |
| ВГ-ВР-В-3,15 | 1 | 315 | 345 | 10 | 8 | 2,3 | ВГ-ВР-Н-3,15 | 1 | 219 | 241 | 20 | 9 | 2,1 | |
| ВГ-ВР-В-3,55 | 1 | 355 | 385 | 10 | 8 | 3,9 | ВГ-ВР-Н-3,55 | 1 | 247 | 269 | 20 | 9 | 2,3 | |
| ВГ-ВР-В-4,0 | 1 | 400 | 430 | 10 | 8 | 4,4 | ВГ-ВР-Н-4,0 | 1 | 278 | 300 | 20 | 9 | 2,5 | |
| ВГ-ВР-В-4,5 | 1 | 450 | 480 | 10 | 10 | 4,9 | ВГ-ВР-Н-4,5 | 1 | 313 | 335 | 20 | 9 | 2,7 | |
| ВГ-ВР-В-5,0 | 1 | 500 | 530 | 10 | 10 | 5,5 | ВГ-ВР-Н-5,0 | 1 | 348 | 370 | 20 | 9 | 2,9 | |
| ВГ-ВР-В-5,6 | 1 | 560 | 590 | 10 | 10 | 6,2 | ВГ-ВР-Н-5,6 | 1 | 390 | 412 | 20 | 9 | 3,3 | |
| ВГ-ВР-В-6,3 | 1 | 630 | 660 | 10 | 10 | 7 | ВГ-ВР-Н-6,3 | 1 | 439 | 461 | 20 | 9 | 3,6 | |
| ВГ-ВР-В-7,1 | 2 | 710 | 740 | 12 | 12 | 8 | ВГ-ВР-Н-7,1 | 2 | 496 | 533 | 30 | 13 | 5,5 | |
| ВГ-ВР-В-8,0 | 2 | 800 | 830 | 12 | 12 | 9 | ВГ-ВР-Н-8,0 | 2 | 558 | 595 | 30 | 13 | 6 | |
| ВГ-ВР-В-9,0 | 2 | 900 | 940 | 12 | 16 | 13 | ВГ-ВР-Н-9,0 | 2 | 628 | 665 | 30 | 13 | 6,7 | |
| ВГ-ВР-В-10,0 | 2 | 1000 | 1040 | 12 | 16 | 14 | ВГ-ВР-Н-10,0 | 2 | 698 | 735 | 30 | 13 | 7,3 | |
| ВГ-ВР-В-11,2 | 2 | 1120 | 1165 | 12 | 18 | 18 | ВГ-ВР-Н-11,2 | 2 | 782 | 819 | 30 | 13 | 8 | |
| ВГ-ВР-В-12,5 | 2 | 1250 | 1295 | 12 | 18 | 20 | ВГ-ВР-Н-12,5 | 2 | 873 | 910 | 30 | 13 | 9 | |
| ВГ-ВР-В-14,0 | 2 | 1400 | 1448 | 12 | 22 | 25 | ВГ-ВР-Н-14,0 | 2 | 978 | 1015 | 30 | 13 | 11 |
Где применяется
- Присоединение радиальных вентиляторов к воздуховодам
- Снижение вибрации и структурного шума
- Компенсация монтажных несоосностей
Что указать при заказе
- Серия и номер вентилятора
- Сторона: всасывание (В) или нагнетание (Н)
- Исполнение по перемещаемой среде
Смотрите также
Важно знать
Типоразмер аксессуара совпадает с номером вентилятора — указывайте серию и номер вентилятора в заявке.
Материал рукава и фланцев определяется перемещаемой средой; для каждого исполнения вентилятора (общее, Т, К, ДУ) предусмотрено своё исполнение вставки.
Цена — по запросу. Она зависит от размера, привода и комплектации. Пришлите сечение, исполнение и количество — подготовим коммерческое предложение с чертежом и сроком изготовления. Поставка с завода «Виктория», доставка по России.
