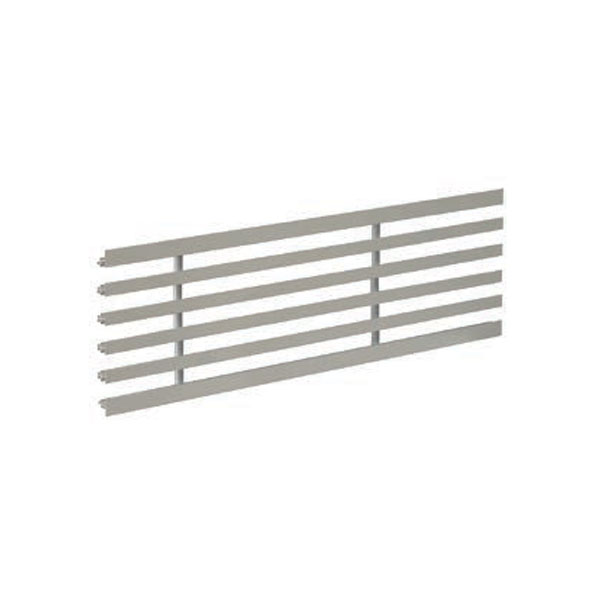

Вытяжные щелевые решетки РЩ/РЩБ

Характеристики вентиляционных решеток

Типоразмеры решеток: L (длина) от 100 мм до 2000 мм; H (высота) от 49 мм (1 щель) до 244 мм (6 щелей), шаг 39 мм. Коэффициент живого сечения вытяжных решеток - Кж.с. = 0,60. Габаритные и присоединительные размеры При расчете размеров адаптеров к решеткам РЩ необходимо использовать формулу H+1*L+3. Например: Решетка РЩ-1 49*300 – размер адаптера: 50*303 мм. При расчете размеров адаптеров к решеткам РЩБ необходимо использовать формулу H+1*L+13. Например: Решетка РЩБ-2 88*400 – размер адаптера: 89*413 мм.

Данные для подбора вытяжных щелевых решеток РЩ (РЩБ)

Число щелей	Fo , м2	LA = 25дБ (А)			LA = 35дБ (А)			LA = 45дБ (А)
		Lo , м3/ч	∆Рп, Па	Vo , м/с	Lo , м3/ч	∆Рп, Па	Vo , м/с	Lo , м3/ч	∆Рп, Па	Vo , м/с
1	0,033	150	3	1,3	250	10	2,1	400	25	3,4
2	0,072	250	2	1,0	450	8	1,7	700	19	2,7
3	0,110	350	2	0,9	650	8	1,6	900	16	2,3
4	0,150	500	3	0,9	800	8	1,5	1200	17	2,2
5	0,189	600	3	0,9	1000	8	1,5	1500	19	2,2
6	0,227	700	3	0,9	1200	9	1,5	1700	18	2,1

В таблице приведены рекомендуемые расходы воздуха L0 в зависимости от уровня генерируемого шума LA, соответствующие потери полного давления ∆Pполн. Всасываемый поток имеет короткий факел, и его скорость не рассчитывается. Для решеток L≠1 м табличные значения L0 корректируются пропорционально их длине. Значения ∆Pполн соответствуют табличным при сохранении удельного расхода. В комплект поставки к каждой решетке РЩ/РЩБ входит кронштейн для крепления.   Количество кронштейнов и их размер зависит от габаритов решетки. Технические характеристики комплектов

Кол-во щелей решетки, шт	L1, мм
1	54
2	93
3	132
4	171
5	210
6	249

МАРКИРОВКА:

РЩ-2 88*1000 RAL 9016, где:  РЩ – решетка вытяжная щелевая без боковой планки, РЩБ– решетка вытяжная щелевая с боковой планкой; 2 – количество щелей решетки; 88*1000 – установочный размер решетки (HxL), мм; RAL 9016 – цвет окраски по каталогу RAL либо неокрашенные.
